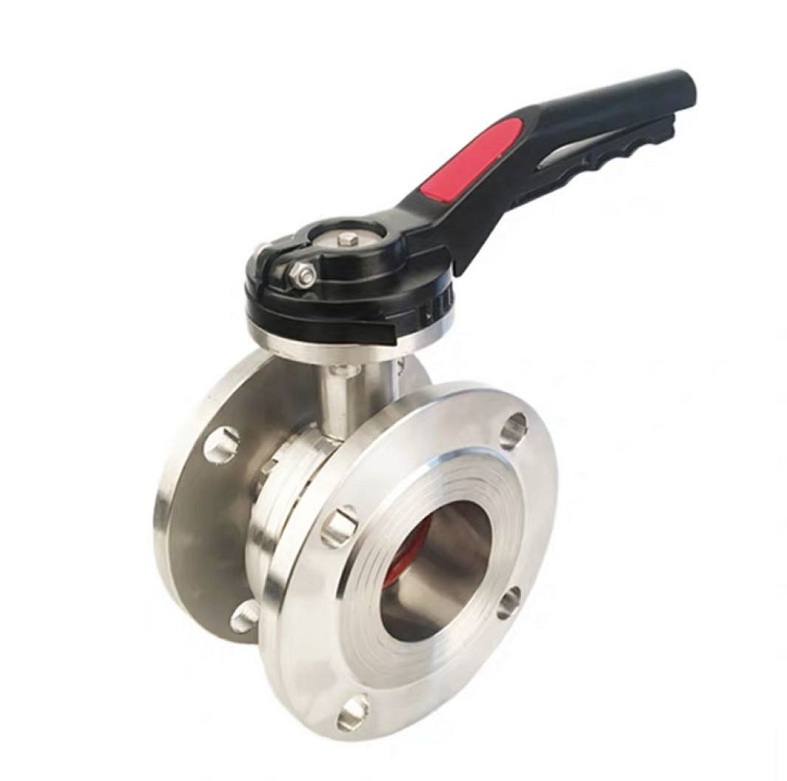

手動軟密封不銹鋼蝶閥
- 品牌：???
- 型號：???
手動軟密封不銹鋼蝶閥
產品型號：D71X
公稱壓力：PN10-PN16
適用溫度：≤80℃
適用介質：淡水、污水、弱酸堿介質等
一、手動軟密封不銹鋼蝶閥 產品概述：
手動軟密封不銹鋼蝶閥是以橡膠為密封材料的中線軟密封蝶閥，閥體材質為全不銹鋼，相比鑄鐵、鑄鋼材質，可以更好的適應戶外工況及腐蝕性介質中，不銹鋼軟密封蝶閥以閥桿為中心兩端結構對稱，沒有流向區分的雙向密封結構，也是一種雙向軟密封蝶閥。通常在公稱通徑小于DN200采用手柄開啟，通徑大于DN200采用蝸輪傳動，開啟更加省力方便
二、手動軟密封不銹鋼蝶閥 密封材料選型及適用工況：
|
軟密封材料名稱 |
氯丁橡膠 |
丁晴橡膠 |
乙丙橡膠 |
聚四氟乙烯 |
硅橡膠 |
氟橡膠 |
天然橡膠 |
尼龍 |
|
簡稱代碼 |
CR |
NBR |
EPDM |
PTFE |
SI |
VITON |
NR |
PA |
|
閥門型號代碼 |
X或J |
XA或JA |
XB或JB |
F或XC、JC |
XD或JD |
XE或JE |
X1 |
N |
|
最高溫度 |
82℃ |
93℃ |
150℃ |
232℃ |
250℃ |
204℃ |
85℃ |
93℃ |
|
最低溫度 |
-40℃ |
-40℃ |
-40℃ |
-268℃ |
-70℃ |
-23℃ |
-20℃ |
-73℃ |
|
工作溫度 |
0~+80℃ |
-20~+82℃ |
-40~+125℃ |
-30~+150℃ |
-70~+150℃ |
-23~+150℃ |
-20~+85℃ |
-30~+93℃ |
三、手動軟密封不銹鋼蝶閥 主要結構零件材料：
|
零件名稱 |
可選用材料 |
|
閥體 |
不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M |
|
蝶板 |
不銹鋼CF8、不銹鋼CF8M、不銹鋼CF3M、雙相鋼2507、鋁青銅、襯膠板、尼龍板、襯四氟板 |
|
密封圈 |
查看上表《軟密封蝶閥密封材料選型及適用工況》 |
|
閥桿 |
不銹鋼、雙相鋼 |
|
填料 |
O型圈、柔性石墨 |
|
驅動方式 |
手柄、蝸輪、氣動執行器、電動執行器 |
|
連接方式 |
對夾式、凸耳對夾 |
四、手動軟密封不銹鋼蝶閥 執行標準：
|
制造標準 |
GB/T 122387-89 |
|
法蘭標準 |
GB9113-2000、GB17241.6-1998 |
|
結構長度標準 |
GB12221-89 |
|
檢驗標準 |
GB/T 13927-92 |
五、手動軟密封不銹鋼蝶閥 主結構尺寸：
|
DN |
L |
0.6MPa |
1.0MPa |
1.6MPa |
|||
|
C |
z-d |
C |
z-d |
C |
z-d |
||
|
50 |
43 |
110 |
4-14 |
125 |
4-18 |
125 |
4-18 |
|
65 |
46 |
130 |
4-14 |
145 |
4-18 |
145 |
4-18 |
|
80 |
46 |
150 |
4-18 |
160 |
4-18 |
160 |
4-18 |
|
100 |
52 |
170 |
4-18 |
180 |
4-18 |
180 |
4-18 |
|
125 |
56 |
200 |
4-18 |
210 |
4-18 |
210 |
4-18 |
|
150 |
56 |
225 |
4-18 |
240 |
4-22 |
240 |
4-22 |
|
200 |
60 |
280 |
4-18 |
295 |
4-22 |
295 |
4-22 |
